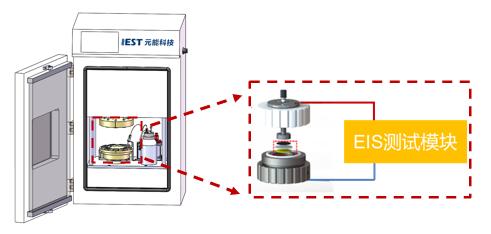

圖1.多通道離子電導率測試系統示意圖

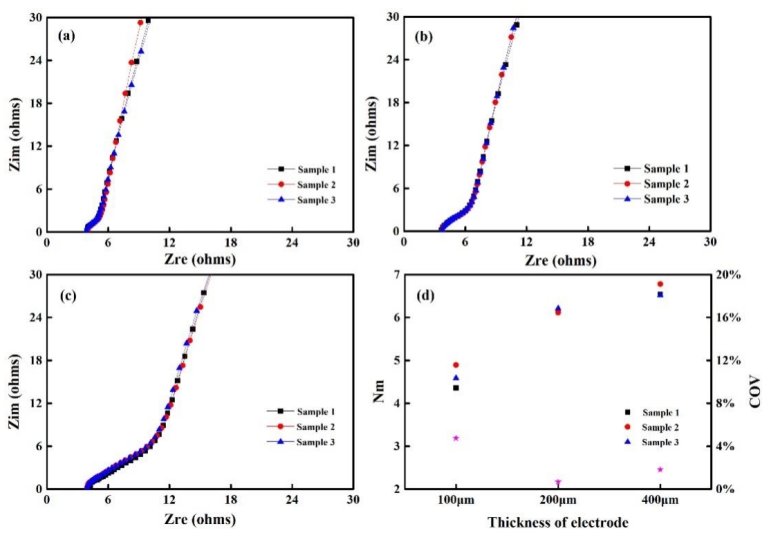

對不同厚度的負極片組裝對稱電池進行電化學阻抗譜測試，結果如圖3(a)、3(b)、3(c)所示。對阻抗圖譜進行擬合得到各極片的離子電阻，再將離子電阻值代入公式 (2) ，得到極片麥克馬林?jǐn)?shù)，如圖3(d)所示。100 μm、200μm、400μm對應的麥克馬林?jǐn)?shù)分別為4.61、6.15 、6.61，從數據的趨勢可以看出，麥克馬林?jǐn)?shù)隨著極片厚度的增加而增加。

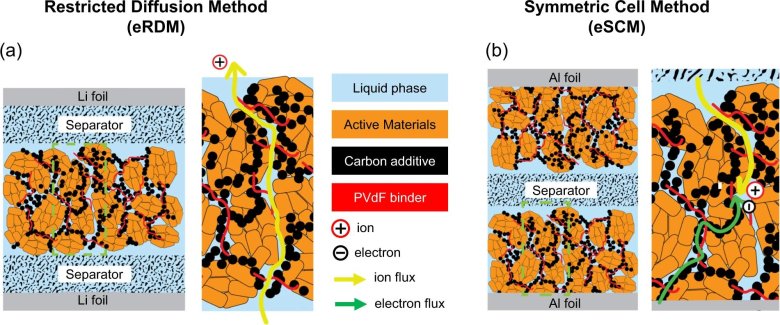

由于多孔電極內孔隙之間復雜的連通，如盲孔、半通孔，細小的喉道尺寸等，當極片厚度增加時，離子傳輸路徑往往會更加迂回曲折，實際傳輸距離成倍增加，從而導致孔隙曲折度更高。一般地，對于多孔電極，采用電化學測試孔隙曲折度地方法包括：（1）Polarization-Interrupt Method極化中斷法（eRDM），固定的直流電通過電池極化幾分鐘后“中斷”電流，在極化過程中，一個電極處產生Li ⁺離子并在另一個電極處沉積消耗Li ⁺離子，在電池中產生濃度梯度。電流中斷后，然后使該濃度梯度松弛或平衡。當電池松弛時，電位逐漸接近零。繪制電池電位與時間的半對數圖，并使用弛豫曲線的斜率來計算MacMullin數和曲折度值（圖4a）；（2）電化學阻抗法（eSCM），測量非嵌入對稱電池中的電極阻抗，在Nyquist圖上擬合所得阻抗曲線，從而確定電極的有效離子電阻（R_ion ），計算電極的MacMullin數和彎曲度（圖4b），即本文所用方法。采用這兩種方法，假設電極孔隙率如圖5所示的四種情況，采用第一種eRDM方法模擬測試時，MacMullin數完全相同，而實際上由于孔隙結構地復雜性，采用第二種eSCM方法模擬測試時，結果可見即使孔隙率相同時由于孔結構不同，孔隙曲折度和MacMullin數也完全不同。我們所開發的測試設備更符合實際情況，能夠反應電極的性能。

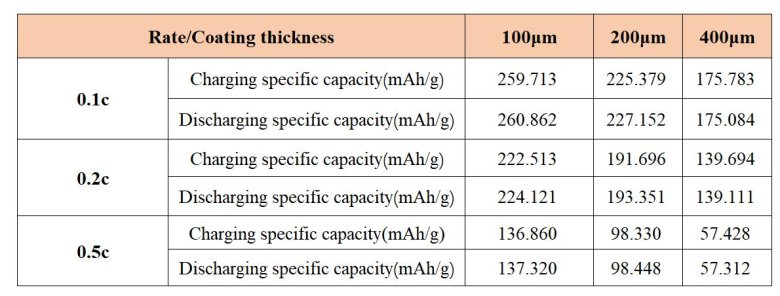

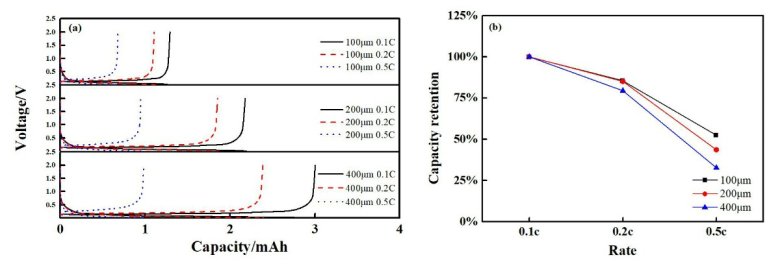

本文對不同厚度的石墨負極片進行了對稱電池和半電池組裝，測試極片的曲折度和電池的倍率性能，發現極片曲折度隨著厚度的增大而增大，電池的倍率性能則是隨著厚度的增加而降低，說明極片曲折度和電池的倍率性能有一定的關聯性。因此，我們可以通過測試極片的曲折度去初步判斷電池的倍率性能。極片曲折度的測試除了可以判斷不同厚度極片的倍率性能之外，也可以用于研究電極配方、孔隙率、主材形貌、電解液種類、隔膜種類等對鋰離子電池性能的影響。
