国产在线 | 日韩,疯狂做受xxxx高潮不断,影音先锋女人aa鲁色资源,欧美丰满熟妇xxxx性大屁股

本文摘要

國家發(fā)改委于2005年發(fā)布了《工業(yè)用精對苯二甲酸粒度分布的測定 激光衍射法》的中華人民共和國石油化工行業(yè)標準SH/T 1612.8-2005。本文報告了使用馬爾文帕納科MS3000激光粒度儀按照標準方法對PTA樣品所進行的實驗過程，結果符合標準要求。

對苯二甲酸PTA是重要的化工產品，主要用于生產聚酯和增塑劑。而粒度分布是其重要的產品指標。根據(jù)《工業(yè)用精對苯二甲酸粒度分布的測定 激光衍射法》的中華人民共和國石油化工行業(yè)標準SH/T 1612.8-2005。馬爾文帕納科MS3000激光粒度儀使用標準方法對PTA樣品做了對標測試，重復性和在線性良好。

01丨測試背景信息

樣品名稱：PTA，白色粉末

測試條件：

• PTA顆粒的折射率 1.648，吸收率 0.01；

• 分散介質：水，折射率 1.33；

• 攪拌速度 3000r，測試過程中無超聲




02丨建立測試方法

MS3000測試時使用EV進樣器，顆粒折射率、吸收率、分散介質、攪拌速度與客戶保持一致。因PTA粉末表面張力大，會漂浮在水面上，因此測試前需要對粉末進行預處理。預處理方式：取一定量樣品放入干燥的小燒杯中，往燒杯中加入幾滴1% CA630溶液，攪拌以使燒杯中的粉末完全被潤濕。然后加入適量純水，此時PTA粉末不會漂浮在液面上。預處理好的樣品一次性全部加入進樣器。

03丨測試結果

使用MS3000加EV進樣器對樣品D2分別進行重復性和再現(xiàn)性測試。

重復性測試

根據(jù)中華人民共和國石油化工行業(yè)標準SH/T 1612.8-2005對重復性要求：在95%置信水平條件下，D50結果之差≤5μm，45μm以下顆粒的體積分數(shù)之差≤1%，250μm以上顆粒的體積分數(shù)之差≤1.5%。

樣品D2單次取樣重復測試三次結果如下（見圖1），D50相對標準偏差RSD 0.306%，測試結果有很好的重復性。三次測試D50最大值與最小值之差為0.833μm；45μm以下顆粒的體積分數(shù)最大值與最小值之差為0.05%；250μm以上顆粒的體積分數(shù)最大值與最小值之差0.51%。測試結果符合石油化工行業(yè)標準中對重復性的要求。

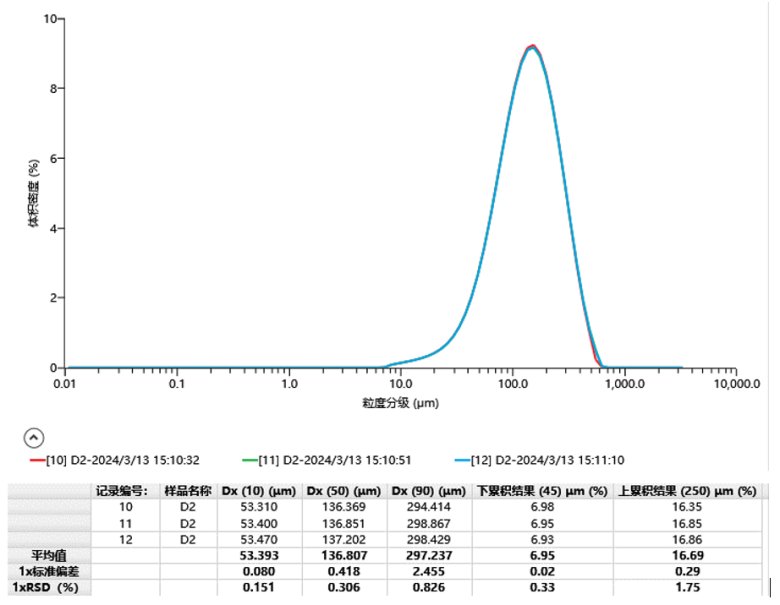

圖1 樣品D2重復測試結果疊加圖

再現(xiàn)性測試

根據(jù)中華人民共和國石油化工行業(yè)標準SH/T 1612.8-2005對再現(xiàn)性要求：在95%置信水平條件下，D50結果之差≤12μm，45μm以下顆粒的體積分數(shù)之差≤2.5%，250μm以上顆粒的體積分數(shù)之差≤3%。

樣品D2兩次取樣再現(xiàn)性結果見圖2。單次取樣重復測試三遍。兩次取樣測試結果一致，D50相對標準偏差RSD小于0.3。兩次取樣測試記錄中D50最大值與最小值之差為0.833μm；45μm以下顆粒的體積分數(shù)最大值與最小值之差為0.26%；250μm以上顆粒的體積分數(shù)最大值與最小值之差0.53%。測試結果符合石油化工行業(yè)標準中對再現(xiàn)性的要求。

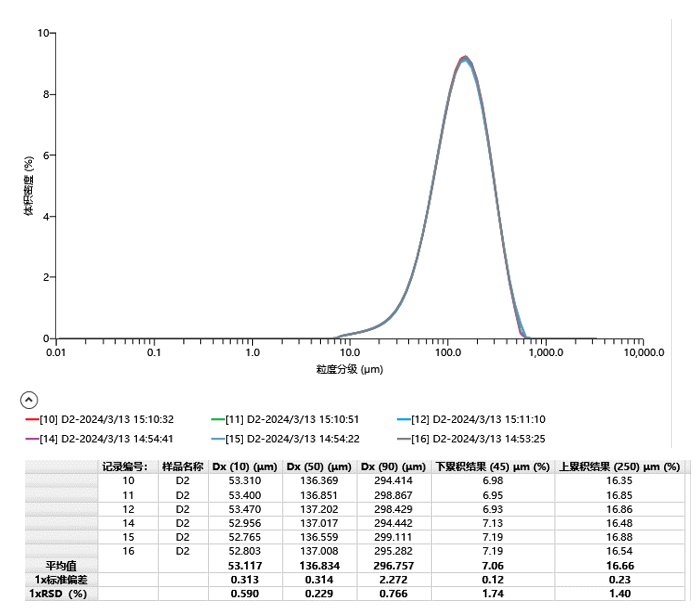

圖2 樣品D2再現(xiàn)性測試結果疊加圖

結論

PTA粉末測試的難點在于粉末易漂浮在水面，漂浮顆粒不會進入樣品池就無法被檢測到，從而影響測試結果的一致性。因此PTA粉末需要添加表面活性劑，改善顆粒漂浮的現(xiàn)象。

樣品D2測試結果有著較好的重復性和再現(xiàn)性，符合標準SH/T 1612.8-2005對PTA粉末測試重復性和再現(xiàn)性的要求。
