国产在线 | 日韩,疯狂做受xxxx高潮不断,影音先锋女人aa鲁色资源,欧美丰满熟妇xxxx性大屁股

氧化鋁是一種無機物，化學式Al2O3。難溶于水的白色固體，無臭、無味、質(zhì)極硬，易吸潮而不潮解。在礦業(yè)、制陶業(yè)和材料科學上又被稱為礬土。本文應用LUMiSizer?分散體系分析儀，測試不同倍數(shù)重力加速度下氧化鋁漿料的穩(wěn)定性和界面分離速度。

1 實驗目的

通過LUMiSizer?分散體系分析儀測試不同倍數(shù)重力加速度下氧化鋁漿料的穩(wěn)定性和界面分離速度。

2 實驗準備

1.實驗儀器：LUMiSizer?分散體系分析儀。

2.實驗條件：NIR近紅外光源，分別在4種不同倍數(shù)的重力加速度下測試

  SOP2：100倍重力加速度，25℃條件下測試30h;

  SOP3：290倍重力加速度，25℃條件下測試15h;

  SOP4：1050倍重力加速度，25℃條件下測試4h;

  SOP5：2090倍重力加速度，25℃條件下測試2h。

3 實驗步驟

1. 準備好樣品。

2. 取樣前使其混合均勻，用注射器取樣裝入PC 2mm樣品管中。

3. 樣品管放入LUMiSizer?分散體系分析儀進行測試。

4 實驗數(shù)據(jù)討論

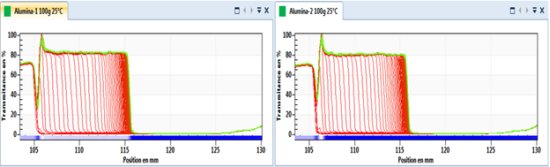

樣品在100倍重力加速度，30h ，25℃條件下測試后的透光率指紋圖譜

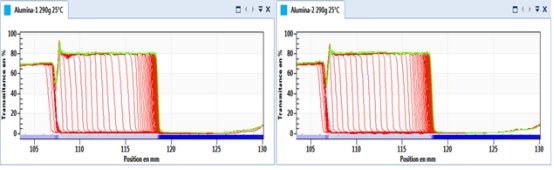

樣品在290倍重力加速度，15h ，25℃條件下測試后的透光率指紋圖譜

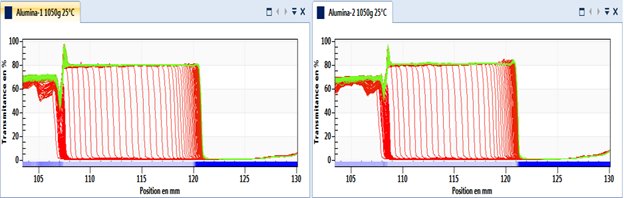

樣品在1050倍重力加速度，4h ，25℃條件下測試后的透光率指紋圖譜

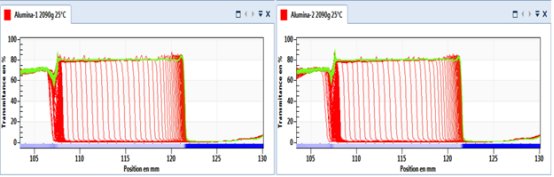

樣品在2090倍重力加速度，2h ，25℃條件下測試后的透光率指紋圖譜

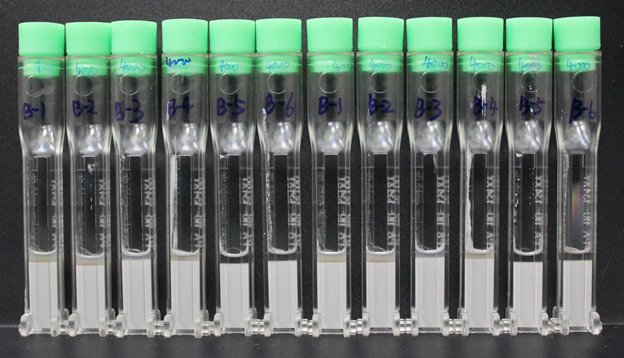

從透光率指紋圖譜看出，在不同測試條件下，氧化鋁漿料的分離行為一致。隨著實驗進行，樣品頂部透光率逐漸增高，樣品管底部有明顯的沉淀層。

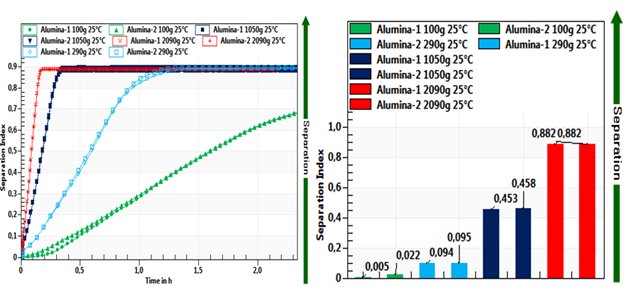

上圖為分離指數(shù)隨時間的變化曲線圖和分離指數(shù)柱狀圖。分離指數(shù)柱狀圖，橫坐標表示樣品編號，縱坐標表示分離指數(shù)。分離指數(shù)越大則表示樣品相對越不穩(wěn)定。曲線圖橫坐標表示分離時間，縱坐標表示在該時間點時樣品的分離指數(shù)。曲線圖的斜率越大，則表示樣品分離的速度越快。數(shù)值越大，相對越不穩(wěn)定。當曲線與橫坐標平行，說明樣品已經(jīng)分離完全。

柱狀圖選取在實驗進行到0.16h時的分離指數(shù)，可以直觀看出不同倍數(shù)的重力加速度下，樣品的分離指數(shù)。

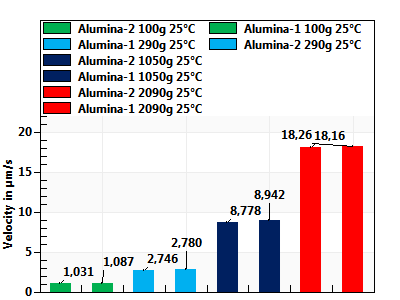

上圖為樣品在不同倍數(shù)重力加速度下的界面遷移速度柱狀圖，橫坐標為樣品名稱，縱坐標為界面分離速度。由此看出，不同倍數(shù)重力加速度下的界面遷移速度，繼而推算出樣品在自然重力條件下的界面遷移速度。

5 總結(jié)

1.氧化鋁漿料在不同倍數(shù)重力加速度下具有相同的分離行為。

2.樣品分離過程在測量過程中可以觀察到。

3.澄清層的變化和沉積物的形成由LUMiSizer?分散體系分析儀檢測，而不是用肉眼觀察。

4.利用865 nm的近紅外波長，可以分辨肉眼無法觀察的樣品。

5.LUMiSizer?分散體系分析儀可以同時測試12個樣本，成為一種快捷有效的工具。

6.多波長(近紅外865nm+藍光410nm)靈活地應用于樣品性能測試，為用戶提供全方位的研究體驗。

   版權(quán)聲明

*本文章內(nèi)容為上海奧法美嘉生物科技有限公司合法擁有版權(quán)或有權(quán)使用的作品，未經(jīng)授權(quán)不得轉(zhuǎn)載、摘編或利用其它方式使用上述作品。已經(jīng)上海奧法美嘉生物科技有限公司授權(quán)使用作品的，應在授權(quán)范圍內(nèi)使用，并注明來源。違反上述聲明者，上海奧法美嘉生物科技有限公司將追究其相關法律責任。
