一、酶制劑發酵液噴霧干燥機概述
酶制劑發酵液噴霧干燥設備酶制劑發酵液噴霧干燥的方法，包括霧化的液體物料在噴霧干燥塔內與熱進風匯合進行熱交換、經旋風分離器分離成干物料和濕熱風后、干物料進入物料收集器、濕熱風被排出的過程，其特征在于，在旋風分離器和物料收集器的中軸線上、物料收集器內、距物料收集器進料口2～10cm處設置一擋風圓盤，擋風圓盤的口徑與旋風分離器出料口的口徑一致，正對 旋風分離器下方的出料口。
液體物料霧化的霧珠小于100μm；所述噴霧干燥塔內的熱進風溫度控制在170～180℃，熱排 風溫度控制在75～95℃，物料收集器內的溫度控制在35～55℃。
二、酶制劑發酵液噴霧干燥機工藝條件
1、料液條件
物料名稱： 酶制劑發酵液
初水分: 65～75%
終水分: ≤5%
水分蒸發量： 150～180Kg/h
料液溫度： 常溫
2、工藝條件
霧化方式： 離心式
霧滴與熱空氣接觸方式： 并流式
熱源和加熱方式：0.4MPa飽和蒸汽+電補償
進風溫度： 170～200℃
排風溫度： 60～70℃左右
產品捕集方式： 旋風分離器+水膜除塵器
3、設計氣象條件（標準）
大氣壓力: 101.325KPa
環境溫度： 20℃
相對濕度： ～80%
4、公用工程
4.1、電源
動力電源： 380V，3相，50HZ
功率： 112Kw
4.2、設備占地面積約（長×寬×高）m
長×寬×高 6×6×15
三、酶制劑發酵液噴霧干燥機組成部分
加熱系統： 0.4MPa飽和蒸汽+電補償
細粉收集系統：旋風分離器+水膜除塵器
介質循環系統：送引風機開式循環
空氣過濾系統：初中效空氣過濾器
供料系統：螺桿泵可調式供料（建議2臺，其中一臺備用）
控制系統：數顯式儀表顯示溫度、壓力、壓差等等
四、酶制劑發酵液具體說明：
1、進料系統
1.1、攪拌罐
提供500L的料液暫存罐一只，材質為不銹鋼SUS304。
形式：立式
容積：500L
材質：不銹鋼SUS304
1.2、水槽
提供錐形水槽一只，錐體下面有放料閥，用于轉換水與物料
容積：200L
材質：與物料接觸部分為不銹鋼SUS304
1.3、進料泵
形式：單螺桿泵
最大壓力： 0.6Mpa
流量： 0～400L/h
功率：0.55KW
轉速：變頻無極調速
結構材料：與物料接觸部分為不銹鋼SUS304
1.4、進料管道
提供從進料泵到干燥塔的進料管道。材料為不銹鋼SUS304
1.5、離心霧化器
一種通過離心力作用將液態物料霧化的裝置
2、熱風系統
2.1、初、中效空氣過濾器
提供噴霧干燥前所需的潔凈空氣
過濾量： 4000m3/h（max）
壓降：400Pa
材料：外框SUS304
濾材為無紡布
2.2、送風風機
用于輸送清潔空氣的裝置
形式：離心式
型號：4-72
風量：2664～5268m3/h
風壓：1578～989Pa
功率：3kw
聯接形式：直聯
附件：調風閥門、防震墊
材料：SUS304
2.3、空氣加熱器
2.3.1、翅片式蒸汽散熱器
一種通過蒸汽冷凝放熱間接加熱空氣的設備
材質：不銹鋼
散熱面積：200m2
蒸汽耗量：280～300Kg/h
2.3.2、電加熱補償器
材質：不銹鋼（翅片式）
功率：78Kw
2.4、熱風管道
用于連接加熱器出口到干燥塔頂部的管道，管道內通的是加熱過的熱空氣。內壁為不銹鋼，中間有骨架及保溫材料隔熱。
3、干燥系統
3.1、熱風分配器
熱風分配器在干燥塔的頂部，為干燥塔提供穩定的熱空氣。
形式：特制的分配器
材料：不銹鋼SUS304
3.2、干燥塔體
一個圓柱形高大的筒體，底部為錐形體,用于噴霧干燥。該塔體有熱風的進出口、檢查清洗口、觀察孔、照明孔等。整個塔體安裝在一個支架上。
塔體直徑：內徑φ3250,外徑φ3400
總高：9000mm
材料:
塔體內壁：不銹鋼SUS304
塔體外壁：Q235-A
保溫層
材料：超細玻璃棉
厚度：75mm
附件:
觀察門：1扇
視鏡：2只
照明燈：2個
錐形底：1個
4、除塵系統
用于分離離開干燥塔尾氣中的微小粉塵的裝置。
4.1.一級旋風分離器
規格：XF750
數量：1臺
材質：不銹鋼
附件：卸料器 1套
4.2.二級旋風分離器
規格：XF700
數量：1臺
材質：不銹鋼
附件：卸料器 1套
4.3.水膜除塵器
規格：φ570
材質：不銹鋼SUS304
附件：
循環水泵：1臺
連接管道、閥門：1套
噴嘴：1套
5、排風系統
5.1、引風風機
用于產生整個噴霧干燥所需風量的裝置。
形式：離心式
型號: 9-26
風量：4293～6349m3/h
風壓：6035～5381Pa
功率：15kw
聯接方式：直聯
附件：調風閥門、防震墊
材料：Q235-A
5.2、出風風管
材料：Q235-A
7、控制系統
控制箱
材料：碳鋼噴塑

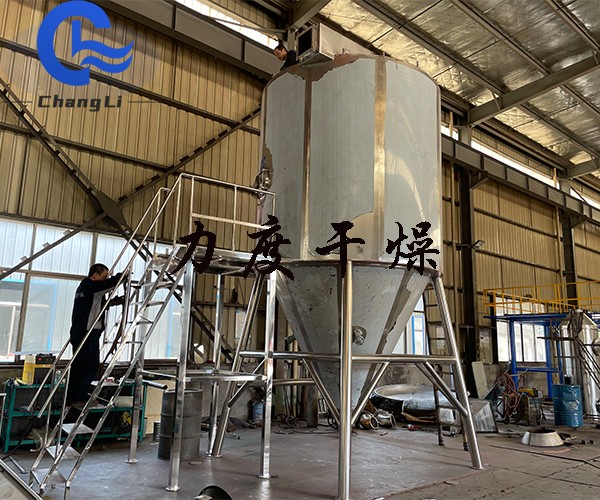

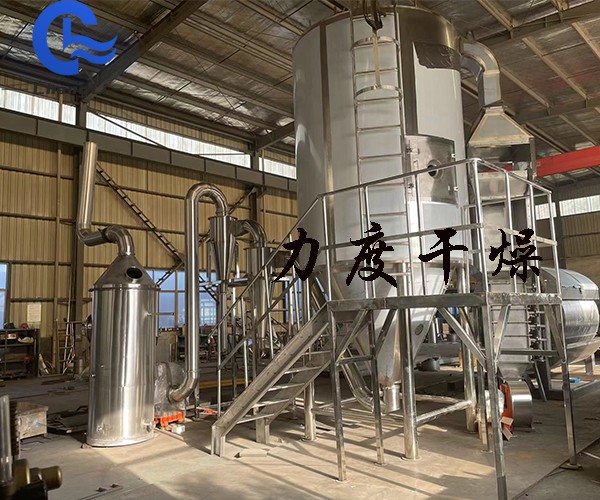

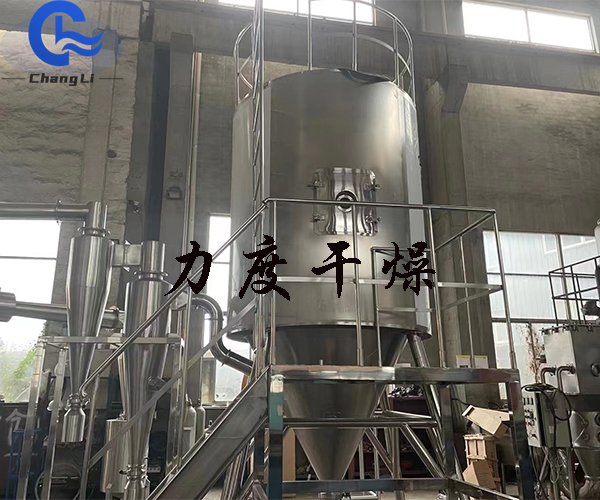

五、酶制劑發酵液噴霧干燥機制作現場
